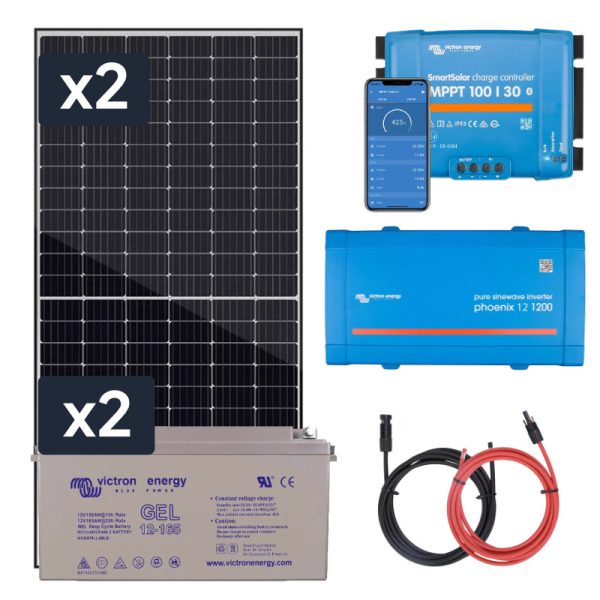

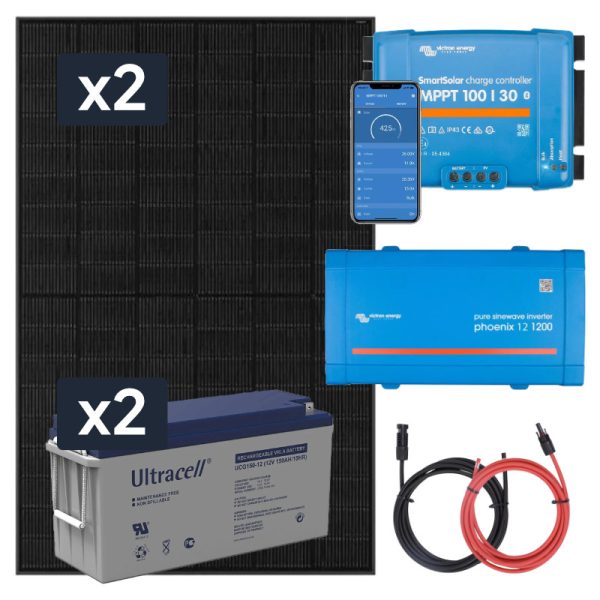

Elektrownia słoneczna 910Wp z akumulatorem – zasilanie 230V moc 1000W + MPPT

Zestaw zawiera:

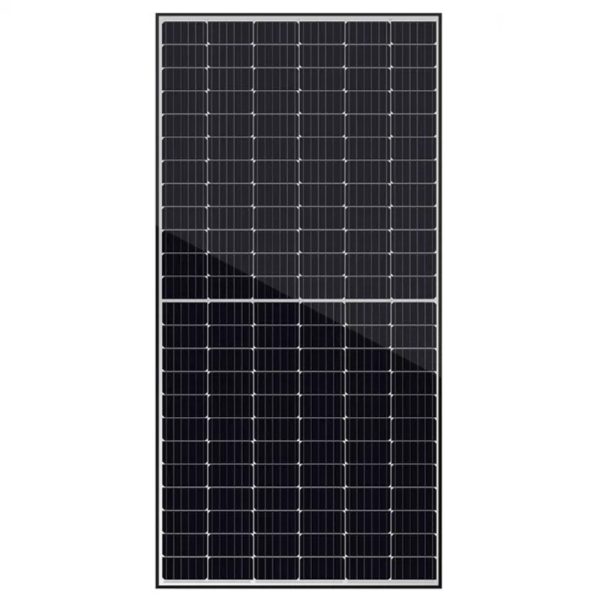

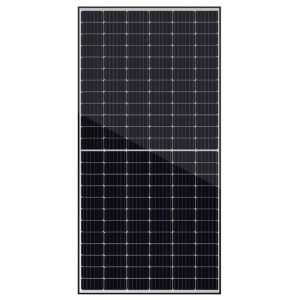

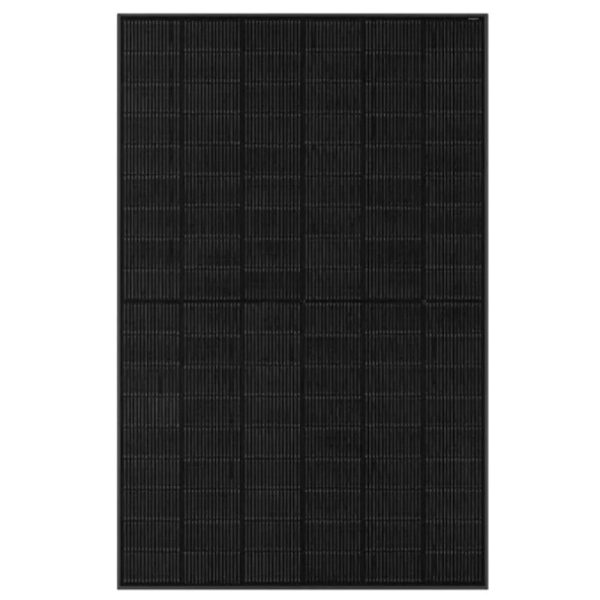

2 x Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja Techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

Panel słoneczny JA Solar 455W JAM54D40 BIFACIAL LB to wysokowydajna jednostka fotowoltaiczna, zaprojektowana z wykorzystaniem technologii bifacialnej, która pozwala na zbieranie energii nie tylko z przedniej, ale także z tylnej strony panelu, dzięki czemu zwiększa efektywność produkcji energii. Z mocą 455W panel oferuje doskonały stosunek wydajności do powierzchni, co sprawia, że jest idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych. Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa i zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

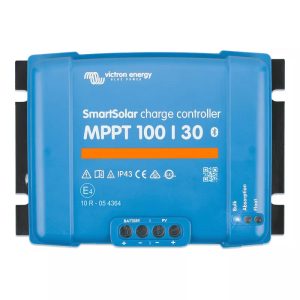

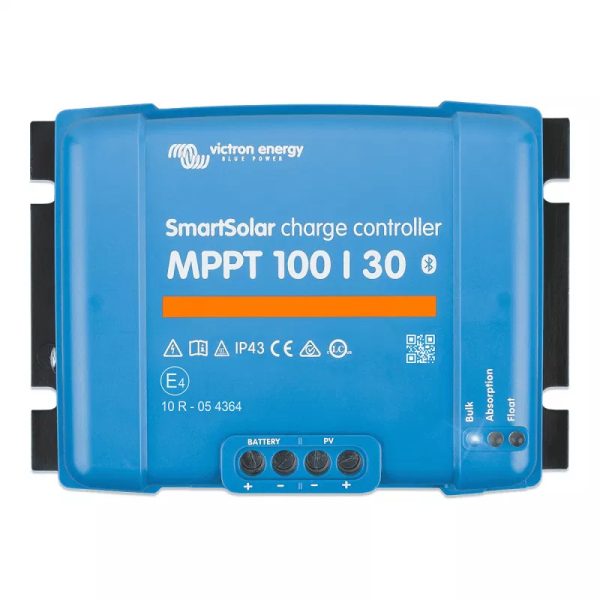

Regulator ładowania Victron Energy Smart 100V/30A

Specyfikacja Techniczna

• Napięcie akumulatora: 12/24 V (automatyczny wybór)
• Prąd znamionowy ładowania: 30 A
• Nominalna moc PV:
  • 12V: 440 W
  • 24V: 880 W
• Maksymalne napięcie otwartego obwodu PV: 100 V
• Maksymalny prąd zwarciowy PV: 35 A
• Maksymalna wydajność: 98%
• Konsumpcja własna:
  • 12 V: 30 mA
  • 24 V: 20 mA
• Napięcie ładowania „absorpcja”: 14,4 V / 28,8 V (regulowane)
• Napięcie ładowania „float”: 13,8 V / 27,6 V (regulowane)
• Algorytm ładowania: Wielostopniowy adaptacyjny
• Kompensacja temperatury: -16 mV / °C lub -32 mV / °C
• Ochrona:
  • Odwrotna polaryzacja PV
  • Zwarcie na wyjściu
  • Nadmierna temperatura
• Temperatura pracy: od -30 do +60 °C (pełna moc znamionowa do 40 °C)
• Wilgotność: 95%, bez kondensacji

Inne

• Kolor: Niebieski (RAL 5012)
• Zaciski zasilania: 16 mm² / AWG6
• Kategoria ochrony:
  • IP43 (elementy elektroniczne)
  • IP22 (obszar przyłącza)
• Waga: 1,3 kg
• Wymiary (wys. x szer. x gł.): 130 x 186 x 70 mm

Bezpieczeństwo

• Normy: EN/IEC 62109-1, UL 1741, CSA C22.2

SmartSolar MPPT 100/30 to idealne rozwiązanie dla tych, którzy poszukują wydajnego i niezawodnego regulatora ładowania do średnich systemów fotowoltaicznych. Dzięki zaawansowanej technologii, wysokiej efektywności i licznych funkcjom ochronnym, ten regulator zapewnia optymalną wydajność i długą żywotność akumulatorów, co czyni go doskonałym wyborem zarówno dla nowych instalacji, jak i modernizacji istniejących systemów solarnych.

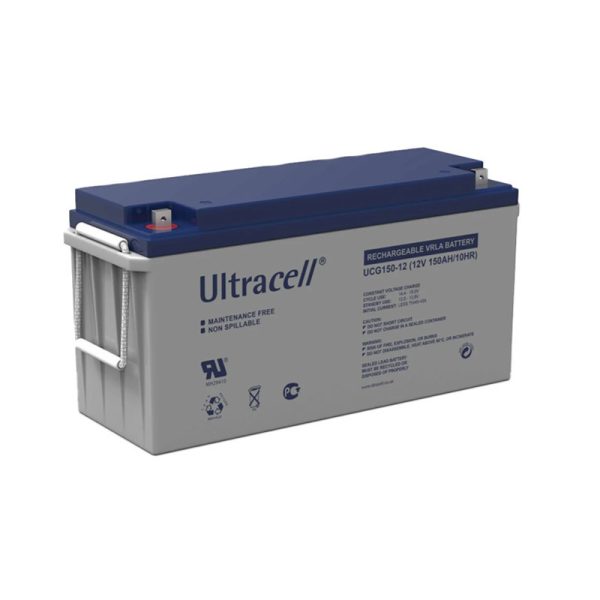

2 x Akumulator Ultracell GEL UCG 12V 150Ah

Specyfikacja Techniczna:

• Napięcie nominalne: 12V
• Pojemność nominalna (10H): 150.0 Ah
• Standardowy zacisk: F10
• Materiał obudowy: ABS

Nominalna pojemność:

• 20hr, 1.80V/cell, 25°C: 156.0 Ah (8.04A)
• 10hr, 1.80V/cell, 25°C: 150.0 Ah (15.0A)
• 5hr, 1.75V/cell, 25°C: 131.6 Ah (26.3A)
• 1hr, 1.60V/cell, 25°C: 96.9 Ah (96.9A)

Maksymalne parametry:

• Maksymalny prąd rozładowania: 1500A (5 sekund)
• Opór wewnętrzny: Około 2,5 mΩ

Zakres temperatur pracy:

• Rozładowywanie: -15°C ~ 50°C
• Ładowanie: 0°C ~ 40°C
• Przechowywanie: -15°C ~ 40°C

Nominalny zakres temperatury pracy: 25±3°C Użycie cykliczne:

• Początkowy prąd ładowania: <45A
• Napięcie: 14.4V ~ 15.0V (25°C)
• Współczynnik temperaturowy: -30mV/°C

Użycie w trybie gotowości:

• Brak ograniczenia prądu ładowania początkowego
• Napięcie: 13.5V ~ 13.8V (25°C)
• Współczynnik temperaturowy: -20mV/°C

Wpływ temperatury na pojemność:

• 40°C: 103%
• 25°C: 100%
• 0°C: 86%

Projektowany czas życia: 15 lat w trybie utrzymania na poziomie pływającym (20°C) Samorozładowanie:

• Można przechowywać do 9 miesięcy w temperaturze 25°C, konieczne ładowanie odświeżające

Wymiary:

• Wymiary: 485 x 170 x 240 mm
• Waga: 43.5 kg

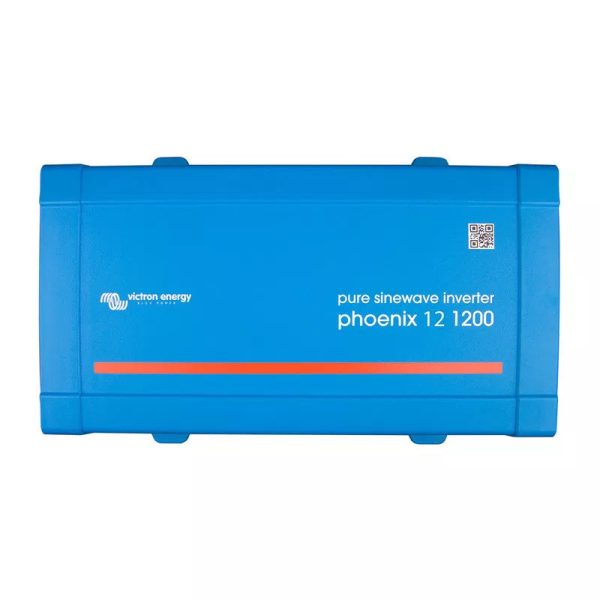

Przetwornica napięcia Phoenix 12/1200 VE.Direct Schuko

Złącze szeregowe MC4 i przewód solarny 5m

Do zestawów dołączony jest przewód ( 5 metrów czarny i czerwony ) umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania.
