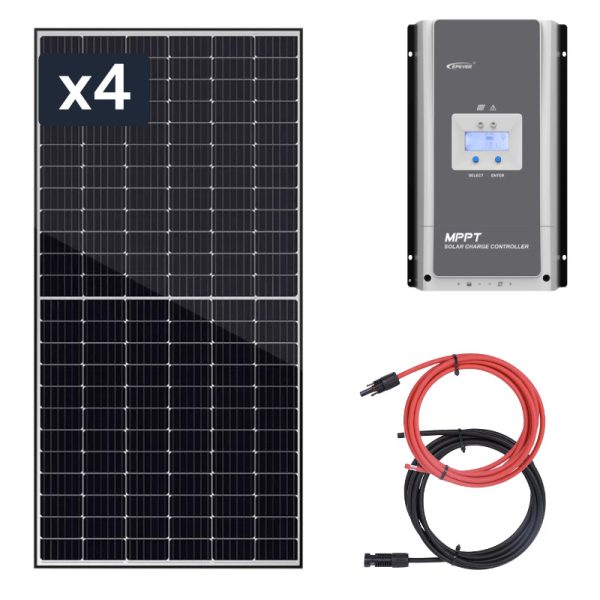

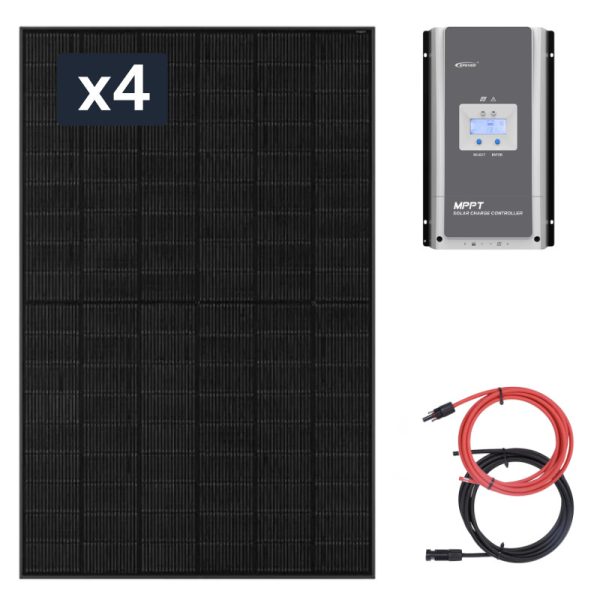

Panel słoneczny 4x455W z regulatorem ładowania 60A MPPT – 24V

Zestaw fotowoltaiczny panel słoneczny 4x455W z regulatorem ładowania 60A MPPT - 24V  jest idealnym rozwiązaniem do zasilania wielu urządzeń. Może zasilać oświetlenie LED, ładowarki do smartfonów, tabletów, laptopów, a także większe sprzęty takie jak duże telewizory LED oraz lodówki. Dzięki możliwości podłączenia akumulatorów 2x220Ah lub 4x220Ah, zestaw ten oferuje dużą elastyczność w zakresie potrzeb energetycznych. Czas ładowania akumulatorów 2x200Ah po pełnym rozładowaniu wynosi około 4 godziny, co czyni go szybkim i wydajnym rozwiązaniem.

Prosty i szybki montaż

Zestaw fotowoltaiczny został zaprojektowany tak, aby umożliwić samodzielny montaż bez konieczności korzystania z zaawansowanych narzędzi. W komplecie znajduje się instrukcja obsługi oraz schemat montażu, dzięki czemu każdy może łatwo podłączyć system. Przewody są już zarobione, co minimalizuje potrzebę dodatkowych działań montażowych. Do pełnej instalacji wystarczy śrubokręt i klucz oczkowy.

Kompletny zestaw solarny

W zestawie znajdują się cztery monokrystaliczne panele słoneczne o mocy 455W każdy, regulator ładowania 60A EpEver, a także wszystkie potrzebne akcesoria, takie jak przewody oraz złącza. Zestaw idealnie nadaje się do zasilania domowej elektrowni słonecznej, umożliwiając korzystanie z takich urządzeń jak lodówki, telewizory, komputery, a także pompy wodne. Działa również w połączeniu z przetwornicami napięcia, co umożliwia zasilanie urządzeń o napięciu 230V, zapewniając pełną niezależność energetyczną. Zestaw fotowoltaiczny o napięciu 24V to idealne rozwiązanie do zasilania szerokiej gamy urządzeń, od oświetlenia LED i ładowarek po duże lodówki i telewizory LED. Dzięki możliwości podłączenia akumulatorów o dużej pojemności oraz szybkiemu czasowi ładowania, zapewnia niezawodność w różnych warunkach. Zestaw jest prosty w montażu i wyposażony w zaawansowany regulator MPPT, który optymalizuje wydajność energetyczną, zwiększając efektywność systemu.

Zestaw zawiera:

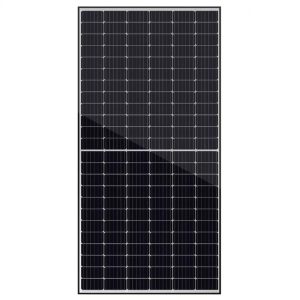

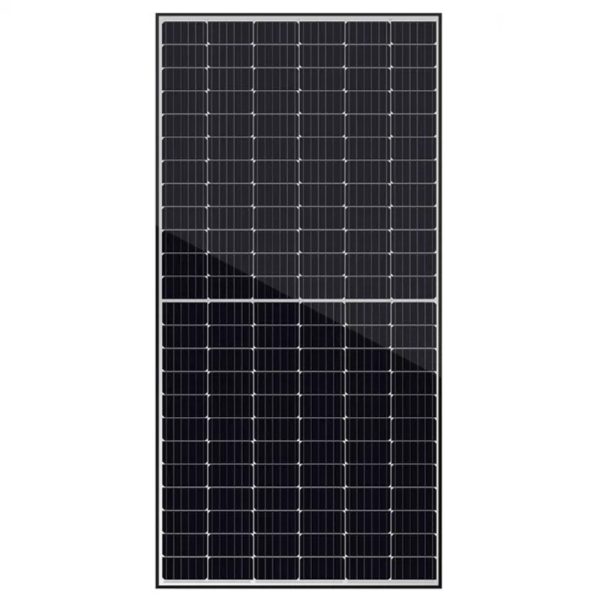

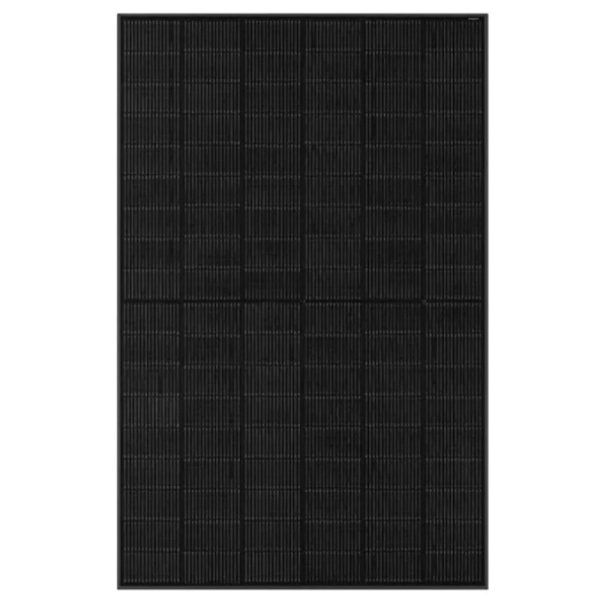

4 x Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja Techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

Panel słoneczny JA Solar 455W JAM54D40 BIFACIAL LB to wysokowydajna jednostka fotowoltaiczna, zaprojektowana z wykorzystaniem technologii bifacialnej, która pozwala na zbieranie energii nie tylko z przedniej, ale także z tylnej strony panelu, dzięki czemu zwiększa efektywność produkcji energii. Z mocą 455W panel oferuje doskonały stosunek wydajności do powierzchni, co sprawia, że jest idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych. Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa i zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

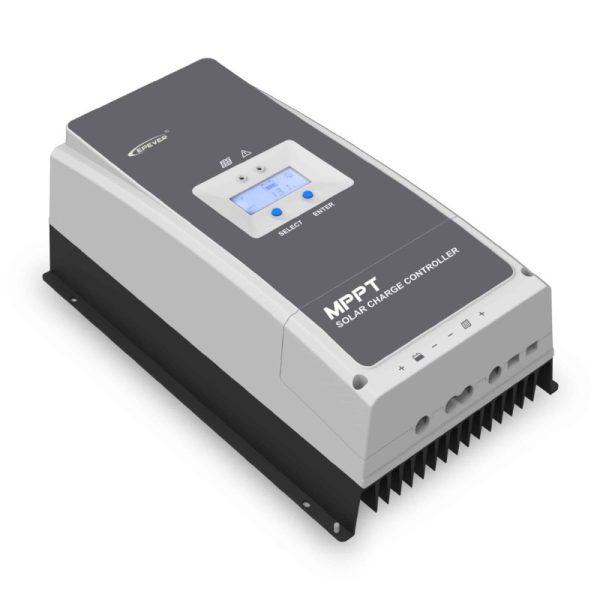

Regulator ładowania EPEVER MPPT Tracer 6420AN 60A

Specyfikacja Techniczna:

• Model: Tracer 6420AN
• Nominalne napięcie systemu: 12/24/36/48VDC (automatyczne)
• Typ baterii:
  • Kwasowo-ołowiowe (uszczelnione/żelowe/zalane)
  • Litowe (LiFePO4/Li(NiCoMn)O2)
  • Użytkownika
• Zakres napięcia wejściowego akumulatora: 8V–68V
• Znamionowy prąd ładowania: 60A
• Znamionowa moc ładowania:
  • 750W (dla 12V)
  • 1500W (dla 24V)
  • 2250W (dla 36V)
  • 3000W (dla 48V)
• Maksymalna sprawność konwersji: 98.10%
• Wydajność śledzenia MPPT: ≥99.5%
• Maksymalne napięcie obwodu otwartego PV:
  • 200V (przy minimalnej temperaturze)
  • 180V (przy standardowych warunkach)
• Zakres napięcia MPPT: Napięcie akumulatora +2V do 144V
• Napięcie wyrównawcze:
  • Uszczelnione: 14.6V
  • Zalane: 14.8V
  • Użytkownika: 9-17V
• Zwiększenie napięcia:
  • Gel: 14.2V
  • Uszczelnione: 14.4V
  • Zalane: 14.6V
  • Użytkownika: 9-17V
• Napięcie podładowywania:
  • Gel/Sealed/Flooded: 13.8V
  • Użytkownika: 9-17V
• Napięcie ponownego podłączenia niskiego napięcia:
  • Gel/Sealed/Flooded: 12.6V
  • Użytkownika: 9-17V
• Napięcie rozłączające niskiego napięcia:
  • Gel/Sealed/Flooded: 11.1V
  • Użytkownika: 9-17V
• Samozużycie:
  • 98mA (dla 12V)
  • 60mA (dla 24V)
  • 50mA (dla 36V)
  • 46mA (dla 48V)
• Kompensacja temperatury (dla akumulatorów kwasowo-ołowiowych): -3mV/℃/2V (domyślnie)
• Wilgotność względna: 5% do 95% (bez kondensacji)
• Bariera ochronna: IP20
• Interfejs komunikacyjny: RS485 (5VDC/200mA, dwa porty RJ45)
• Uziemienie: Wspólny negatywny
• Wymiary (dł. x szer. x wys.): 340mm x 236mm x 119mm
• Waga: 4.5 kg

Przewód solarny do połączenia instalacji 4mm² - 2x5m (10m)

Złącze szeregowe MC4

Do każdego zestawu dołączony jest wysokiej jakości przewód solarny o przekroju 4 mm2 i długości 10 metrów, który jest odporny na promieniowanie UV oraz uszkodzenia mechaniczne. Przewody wyposażone w konektory MC4 umożliwiają szybkie i bezpieczne połączenie paneli z regulatorem ładowania. Dla maksymalnej wygody instalacji, przewody są już odpowiednio zarobione, co minimalizuje potrzebę stosowania dodatkowych narzędzi podczas montażu.
