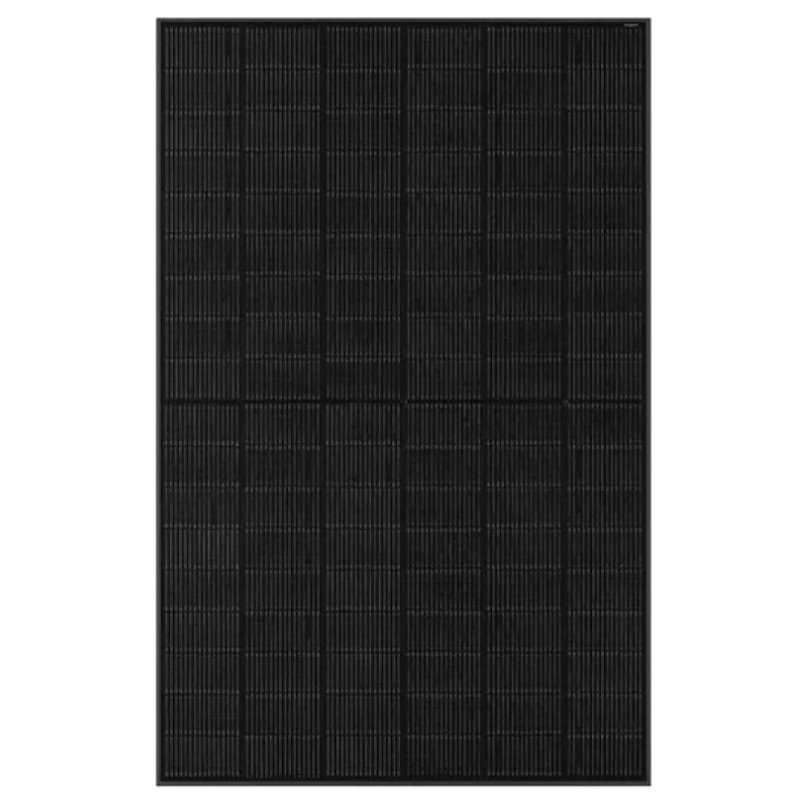

Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6x18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38
