Zestaw solarny 455 W do kampera – ładowanie dwóch akumulatorów i zasilanie z alternatora

Zestaw fotowoltaiczny do kampera z podwójnym ładowaniem

Główne cechy zestawu

• Równoczesne ładowanie z PV i alternatora
• Obsługa dwóch akumulatorów – rozruchowego i użytkowego
• Zaawansowany regulator MPPT SRNE 30A z Bluetooth
• Inwerter SRNE 3000W z czystą sinusoidą i funkcją ładowarki AC
• Wysoka kompatybilność z akumulatorami AGM, żelowymi, litowymi
• Komunikacja Bluetooth oraz obsługa protokołów RV-C / RS485
• Cicha praca – brak wentylatora

Dlaczego warto?

• Niezależność energetyczna – własne źródło prądu poza siecią
• Optymalizacja ładowania – efektywny algorytm MPPT zwiększa wydajność
• Zdalna kontrola – monitoring Bluetooth z poziomu telefonu
• Trwałość i odporność – komponenty do pracy w trudnych warunkach
• Ekologia – czysta energia słoneczna, bez spalin i hałasu
• Niskie koszty eksploatacji – darmowa energia po instalacji

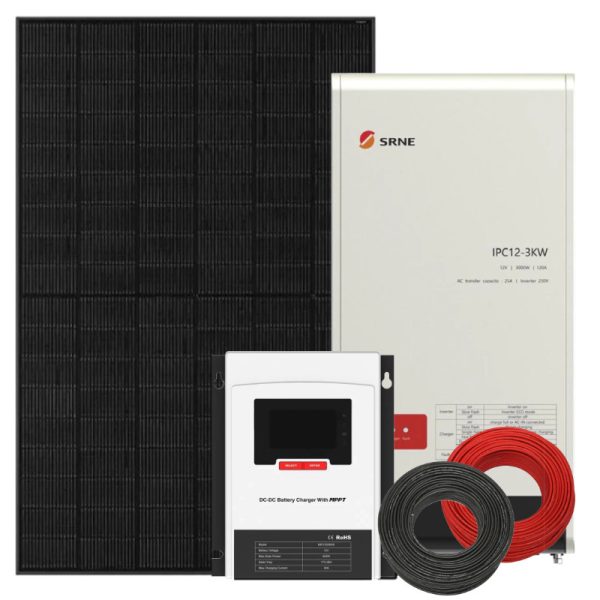

Zestaw zawiera:

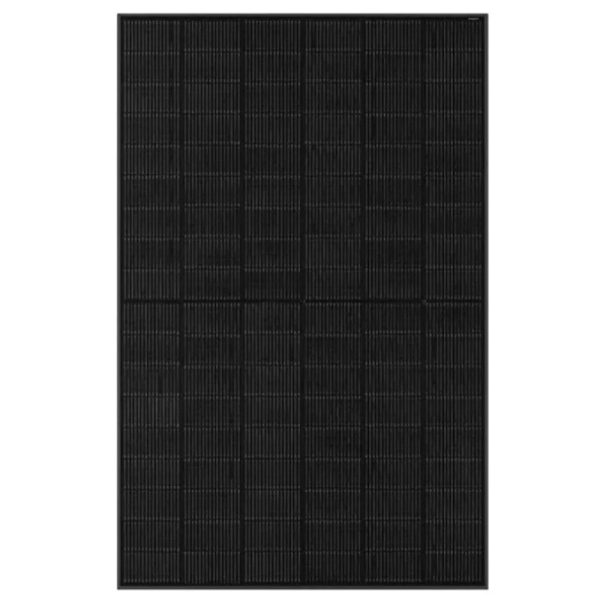

Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

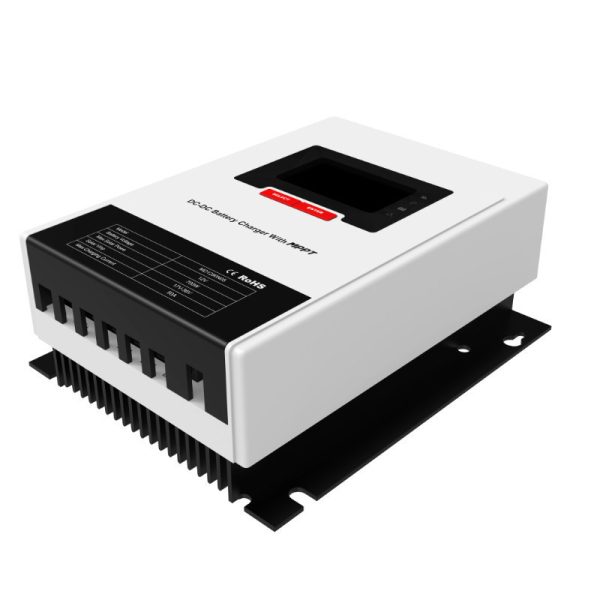

Regulator ładowania / ładowarka DC-DC SRNE MPPT 30A

Specyfikacja techniczna:

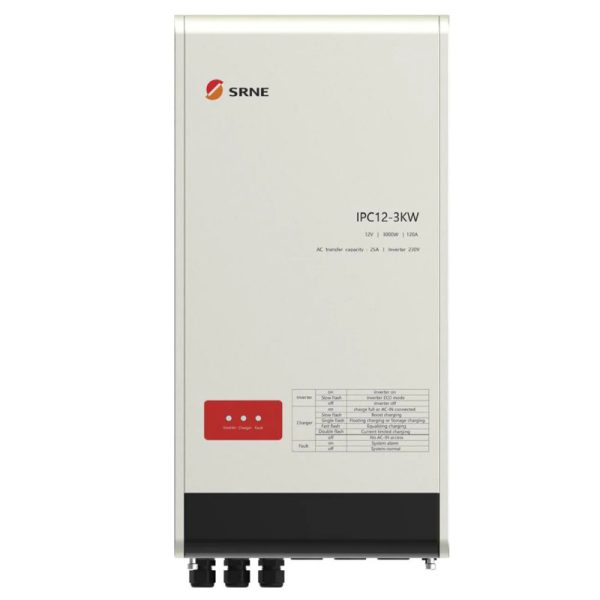

Tryb Inwertera

• Znamionowa moc wyjściowa: 3,000W
• Maksymalna moc wyjściowa: 6,000VA
• Znamionowe napięcie wyjściowe: 230Vac ±2% (Jedna faza L+N+PE)
• Kształt fali: Czysta sinusoida
• Znamionowa częstotliwość wyjściowa: 50/60Hz
• Znamionowa sprawność wyjściowa: >83%
• Maksymalna sprawność wyjściowa: >94% (przy obciążeniu 20%)
• Moc startowa w trybie ECO: < 30W (30~100W opcyjnie)
• Gniazdo przełącznika trybu ECO: 1 minuta (opcjonalnie 30 s ~ 30 min)
• Gniazdo przełącznika trybu UPS: < 10ms
• Prąd wyjściowy AC OUT1: 25A
• Prąd wyjściowy AC OUT2 (tylko z zasilania sieciowego): 15A

Tryb ładowarki

• Napięcie wejściowe AC: 180～265Vac
• Częstotliwość wejściowa AC: 45～65Hz
• Znamionowy prąd wejściowy AC: 0~25A
• Znamionowy prąd ładowania akumulatora: 0～120A
• Prąd ładowania akumulatora rozruchowego: 3A

Akumulator

• Znamionowe napięcie akumulatora: 12V
• Typ akumulatora: USE/FLD/GEL/LI/SLD (Domyślnie)

Parametry podstawowe

• Wymiary: 551 × 280 × 157 mm
• Waga: 22.5 kg
• Stopień ochrony IP: IP20
• Temperatura otoczenia: -25～60°C, >45°C redukcja mocy
• Moduł zewnętrzny (opcjonalny): Wi-Fi/GPRS
• Wilgotność: 0～100%
• Metoda chłodzenia: Chłodzenie naturalne + wentylator

Komunikacja

• RV-C/RS485/TTL/Bluetooth

Układ

• Transformator

Funkcja ochrony

• Ochrona przed przepięciem/nadmiernym spadkiem napięcia akumulatora
• Ochrona przed przeciążeniem/krótkim spięciem na wyjściu AC
• Ochrona przed przepięciem/nadmiernym spadkiem napięcia wejściowego AC
• Ochrona przed przegrzaniem
• Ochrona przed zablokowaniem wentylatora

Funkcje

• Złącze N-G
• Zdalne włączanie/wyłączanie
• Programowalne wyjście przekaźnikowe
• Kompensacja spadku napięcia
• Kompensacja temperatury ładowania akumulatora kwasowo-ołowiowego

Komplet okablowania
